Terminale PCB maschio piatto
video

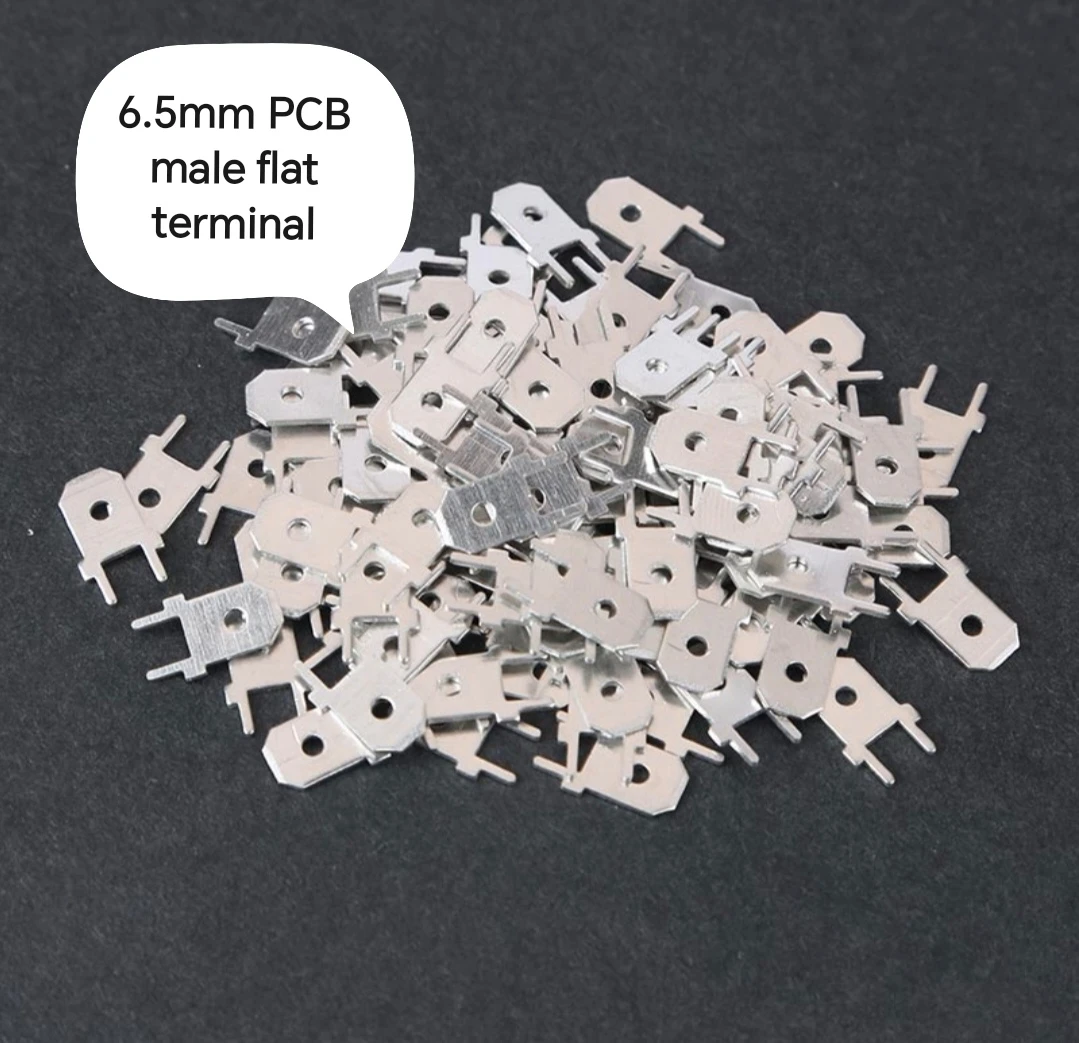

Terminale PCB maschio piatto

Joyear produce terminali piatti maschio PCB personalizzati con tecnologia di stampaggio dei metalli di precisione. Terminali in ottone e leghe di rame con stagnatura, dimensioni personalizzate e produzione OEM per l'elettronica industriale.


MOQ Maggiore o uguale a 50 kg
Tempo di campionamento 5-10 giorni
Produzione di massa Circa 4 settimane
Termine di spedizione FOB Porto di Ningbo
Imballaggio Imballaggio ecologico-per l'esportazione
Invia la tua richiesta
introduzione al prodotto
product-756-472​

Joyear è specializzato nella produzione di terminali piatti maschio PCB personalizzati per produttori di elettronica OEM, fornitori di apparecchiature industriali e aziende di assemblaggio di PCB.

I nostri terminali a forcella per montaggio su PCB sono prodotti attraverso processi di stampaggio di metalli di precisione utilizzando materiali in ottone e leghe di rame, con dimensioni, opzioni di placcatura e design di montaggio personalizzati.

Supportiamo la produzione di massa per clienti in Europa e Nord America con un controllo di qualità affidabile ed esperienza di esportazione.

Specifiche tecniche

Specifiche metriche standard

Parametro Specifica
Tipo di prodotto Terminale piatto maschio PCB
Tipo di montaggio Montaggio con foro passante (THT)
Materiale Lega di ottone/rame
Finitura superficiale Stagnato/nichelato
Larghezza terminale 2,8 mm/4,8 mm/6,3 mm
Spessore 0,5 mm/0,8 mm/1,0 mm
Lunghezza Personalizzato
Lunghezza perno Personalizzato
Diametro foro PCB Personalizzato
Pece Personalizzato

Specifiche imperiali (standard USA)

Parametro Specifica
Larghezza della lama 0.110" / 0.187" / 0.250"
Spessore 0.020" / 0.031" / 0.040"
Foro di montaggio Personalizzato
Lunghezza terminale Costume
Dimensione scheda Opzioni compatibili con faston







Capacità di produzione di terminali PCB personalizzati



A differenza dei distributori di componenti standard, Joyear si concentra sulla produzione di stampaggio di metalli personalizzati OEM.



Produciamo terminali PCB secondo:

✔Disegni del cliente

✔Campioni

✔Requisiti di layout del PCB

✔Requisiti di collegamento elettrico





product-427-420

Opzioni di personalizzazione

Dimensioni del terminale

Disponibile:

  • 2,8 mm
  • 4,8 mm
  • 6,3 mm
  • Dimensioni personalizzate disponibili.

Forma terminale

Opzioni:

  • Terminale PCB dritto
  • Terminale PCB ad angolo retto
  • Terminale a pin esteso
  • Terminale di piegatura personalizzato

Design del foro e del montaggio

Disponibile:

  • Foro di montaggio rotondo
  • Foro per fessura
  • Spaziatura pin PCB personalizzata



Selezione dei materiali

product-751-514

Selezione dei materiali

Materiale Vantaggi
Ottone C2680/H62 Buona conduttività e prestazioni di stampaggio
Lega di rame Alta conduttività elettrica
Acciaio inossidabile Resistenza alla corrosione

Opzioni di placcatura

Fine Beneficio
Placcatura in stagno Saldabilità e resistenza all'ossidazione
Placcatura in nichel Resistenza alle alte temperature
Placcatura in oro Applicazioni a bassa resistenza di contatto





perché scegliere noi

Capacità di fabbrica

  • Macchine per stampaggio di precisione
  • Sviluppo di attrezzature personalizzate
  • Produzione di-volumi elevati
  • Ispezione automatica
product-378-379

Supporto per la conformità

Disponibile:

  • Materiali conformi alla direttiva RoHS
  • Supporto alla documentazione REACH
  • Certificati dei materiali
Articolo Dettagli
Produttore Fabbrica diretta
MOQ Maggiore o uguale a 50 kg
Tempo di campionamento 5-10 giorni
Produzione di massa Circa 4 settimane
Termine di spedizione FOB Porto di Ningbo
Mercato Europa e Stati Uniti
Confezione Imballaggio per l'esportazione ecologico-friendly

Produzione diretta in fabbrica

Lavorare direttamente con Joyear significa:

Produzione stabile

La propria fabbrica garantisce una qualità costante durante la produzione di massa.

Personalizzazione flessibile

I prodotti possono essere modificati in base al design del PCB.

Fornitura affidabile

Adatto per la cooperazione OEM a lungo-termine.





conclusione

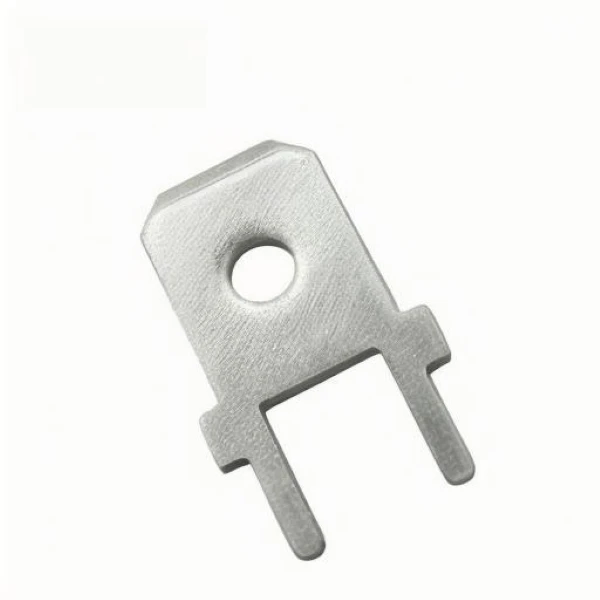

Il terminale PCB maschio piatto ha una forma rettangolare con pin piatti che sporgono da ciascuna estremità. La sezione centrale è più ampia ed è progettata per connettersi con i pad di saldatura sul PCB. Questo design semplifica l'installazione garantendo al tempo stesso una connessione stabile e sicura.



I perni su entrambe le estremità sono piatti e hanno la forma della lettera "L." Questo design aiuta con l'allineamento e il fissaggio durante l'inserimento, riducendo la possibilità di errori durante l'installazione. Migliora anche l'affidabilità complessiva della connessione.



Ad un'estremità del terminale c'è un foro circolare. Questo foro viene generalmente utilizzato per viti o altri elementi di fissaggio per fissare il terminale al PCB. Ciò impedisce al terminale di allentarsi a causa di vibrazioni o forze esterne, garantendo che rimanga saldamente in posizione.



Il terminale è realizzato in metallo e ha una superficie liscia. È trattato con stagnatura o un altro rivestimento anti-ossidante. Questo trattamento migliora la conduttività e protegge dalla corrosione, consentendo al terminale di funzionare bene in vari ambienti.



Sebbene l'immagine non fornisca le dimensioni esatte, questi terminali sono generalmente piccoli e compatti. Ciò li rende ideali per l'uso in dispositivi elettronici in cui lo spazio è limitato. Le loro dimensioni ridotte e il design efficiente li rendono una parte cruciale dell'elettronica moderna.



In sintesi, il terminale PCB maschio piatto è un componente affidabile e versatile. Il suo design unico, le prestazioni elevate e l'ampia gamma di applicazioni lo rendono uno strumento prezioso per gli ingegneri elettronici. Che si tratti di apparecchiature industriali o di elettronica di consumo, questo terminale svolge un ruolo importante nel progresso tecnologico.







Domande frequenti

Di quali informazioni hai bisogno prima di quotare un terminale PCB personalizzato?

Per fornire un preventivo accurato, solitamente abbiamo bisogno di:

  • Disegno 2D (PDF/DWG)
  • File 3D (preferibilmente STEP se disponibile)
  • Fabbisogno materiale
  • Specifica di placcatura
  • Utilizzo annuale o quantità dell'ordine
  • Ambiente applicativo

Se i disegni non sono disponibili, possiamo valutare campioni e sviluppare attrezzature basate su parti fisiche.






I vostri terminali PCB possono soddisfare i requisiti europei RoHS e REACH?

SÌ.

Per i clienti europei possiamo fornire materiali e trattamenti superficiali conformi a:

  • Requisiti RoHS
  • Requisiti REACH

I certificati dei materiali e le informazioni sulla placcatura possono essere forniti in base ai requisiti del progetto.






Come controllate le dimensioni dei terminali durante la produzione di massa?

Per i terminali PCB, la coerenza dimensionale è fondamentale perché piccole deviazioni possono influenzare l'assemblaggio del PCB.



Il nostro processo di ispezione include:

  • Ispezione dello spessore del materiale
  • Misurazione della larghezza del terminale
  • Controllo dimensione perno
  • Controllo della posizione dei fori
  • Ispezione della superficie di placcatura
  • Ispezione casuale finale prima della spedizione



Attrezzatura di ispezione:

  • Calibri digitali
  • Micrometri
  • Apparecchiature di misurazione della proiezione






Potete produrre terminali PCB in-volumi elevati per forniture a lungo-termine?

SÌ. Joyear gestisce una propria fabbrica di stampaggio dei metalli ed è specializzata nella produzione in serie di parti metalliche stampate di precisione.








Qual è il tempo di consegna tipico per i terminali PCB personalizzati?

Programma di produzione tipico:

Palcoscenico Tempo
Revisione del disegno 1-3 giorni lavorativi
Produzione del campione 7-15 giorni (a seconda degli utensili)
Produzione di massa Circa 4 settimane



Il tempo di consegna dipende da:

  • Requisiti degli strumenti
  • Trattamento superficiale
  • Quantità dell'ordine






Potete fornire campioni prima della produzione di massa?

SÌ. Per i nuovi progetti, consigliamo l'approvazione del campione prima della produzione in serie.



Il processo di esempio consente ai clienti di verificare:

  • Montaggio su circuito stampato
  • Dimensioni del terminale
  • Prestazioni di saldatura
  • Compatibilità dell'assieme






Quali metodi di imballaggio utilizzate per le spedizioni in esportazione?

Per i clienti europei e americani, forniamo imballaggi standard-per l'esportazione:

  • Protezione dall'umidità
  • Protezione anti-graffio
  • Confezionamento sfuso o confezionamento in vassoio
  • Imballaggio in cartoni e pallet



Il packaging può essere personalizzato in base alle esigenze di assemblaggio del cliente.
